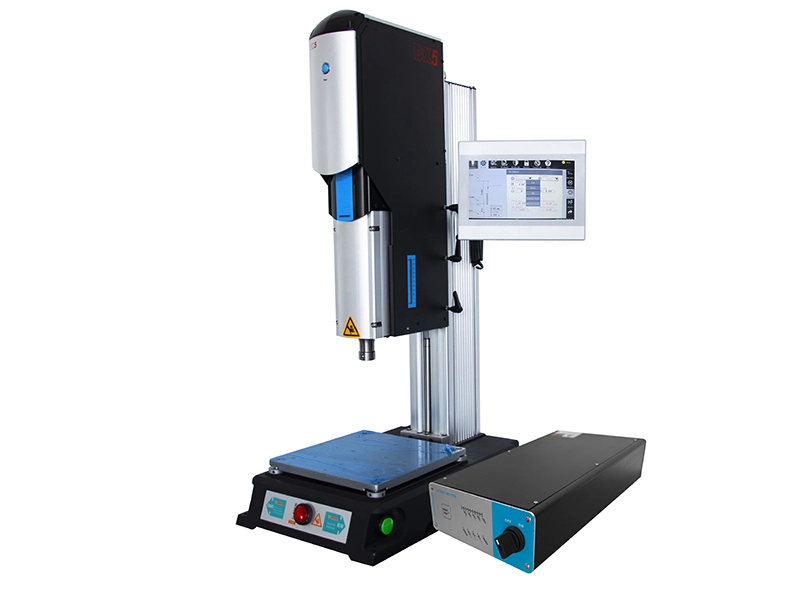

Màquina de soldadura de plàstic per ultrasons Dx5
Instruccions d'ús:
Sistema d'ajuda integrat per a una familiarització fàcil i ràpida amb l'equip;
Control intel·ligent i de qualitat:
Control de velocitat de soldadura en diverses etapes, control de pressió i amplitud; Detecció de resultats de soldadura, anàlisi gràfica per al seguiment de la qualitat;
Automatització bàsica:
Diversos modes auxiliars per al control bàsic d'automatització;
IoT, Traçabilitat:
Compatibilitat amb escàners de codis de barres per a una traçabilitat còmoda i suport per al control remot mitjançant la plataforma Alibaba Cloud IoT
Detall del producte
Descripció del producte
La nova generació de màquines de soldadura de plàstic per ultrasons DX5 té moltes innovacions: el marc de perfil aerodinàmic li dóna un bon aspecte; la controlabilitat oportuna del dispositiu d'acció servo DX MAX li proporciona una excel·lent controlabilitat de soldadura.
El sistema de servocontrol com a eix central li permet realitzar la selecció de qualsevol punt de partida del procés de soldadura; mitjançant el suport del mode SOFTTOUCH, es té cura de l'estructura de soldadura sensible de les peces de plàstic a soldar quan s'instal·la la banya de soldadura per ultrasons; Amb dos modes d'activació: pressió i profunditat, i cinc modes de soldadura: temps, energia, terra, profunditat absoluta, profunditat relativa. El control de l'operador orientat al procés garanteix una gran disponibilitat; és la millor opció per a la vostra màquina de soldadura de plàstic per ultrasons en qualsevol moment.
♦ STREAMLINED PROFILE
♦ EXCELLENT WELDING CONTROLLABILITY
L'estructura rígida reforçada i el marc aerodinàmic no només semblen bonics, sinó que també fan que sigui convenient controlar el moviment cap amunt i cap avall del capçal de soldadura. La instal·lació del dispositiu de moviment servo fa que el procés de soldadura sigui molt controlable El capçal de soldadura de la màquina de soldadura està equipat amb il·luminació LED, que proporciona comoditat per a escenaris d'aplicació especials.
♦ FORCE AND SPEED
♦ WELDING FORCE SPEED CONTROL
Control de pressió i velocitat de soldadura: detecció en temps real de la retroalimentació de dades del procés de profunditat, pressió i velocitat al controlador, mitjançant el processament del controlador, el servosistema es sincronitza i s'ajusta mitjançant un control de llaç tancat, que evita l'inconvenient de la transmissió pneumàtica El mètode de soldadura no pot ajustar la pressió i la velocitat en temps real a causa de la influència de la font d'aire i la taxa d'inflació, així com el mètode tradicional de soldadura servo mitjançant el control de parell no pot garantir l'ajust sincrònic de la pressió i la velocitat de soldadura.
Paràmetres del producte
Freqüència | 15khz | 20khz | 35khz |
PotserName | 3200W | 3200W | 1500W |
Força de soldadura mínima/màxima a 8 bar*［N］* | 50/3500 | 30/2500 | 20/1500 |
Carrera de treball (mm) | 100 | ||
Sistema de moviment | Servomotor | ||
Mode d'activació | Pressió, profunditat | ||
Mode de soldadura | Temps, energia, terra, profunditat absoluta, profunditat relativa | ||
Gestió intel·ligent | Velocitat/Força/Amplitud/Qualitat/Dades/Gestió de seguretat | ||
Control d'amplitud | Amplitud única/amplitud de pas | ||
Dimensions a l'alçada màxima | 650/1385/400mm | ||
Radi de treball de la màquina a la banya de soldadura per ultrasons | 225mm | ||
Ajustament d' alçada | 300mm | ||
Panell d'operacions | Panell de pantalla tàctil de 10 polzades | ||
Característia | Exportació de dades USB/registre de soldadura/estadístiques de dades | ||
Bastidor de treball | Columna quadrada | ||
Llenguatge | Xinès/Anglès | ||
Paràmetre de soldadura Recepta | 10 | ||
Recomptes de soldadura emmagatzemats | 99999 | ||
(paràmetres del procés de soldadura) | |||
Dispositiu de control de funcions addicionals (opcional) | Subjecció d'eines, canviadors X i Y, cortines de llum protectores, rodets de pel·lícula, portes elevadores de tancaments acústics, etc. | ||
